🛠️ Steuersignal‑Klemmleiste & Digitale Schnittstellen
Standardisierte Lösungen für steuerbare Verbrauchseinrichtungen und Erzeugungsanlagen
Für die Umsetzung eines deutschlandweiten Standards hat der BDEW Empfehlungen veröffentlicht, wie die Verbindung im Zählerschrank aufgebaut werden soll. Dabei steht die Schnittstelle zwischen Steuerbox, steuerbaren Verbrauchseinrichtungen und Erzeugungsanlagen im Fokus.
Unsere Lösungen kombinieren zukunftssichere digitale und kompatible analoge Schnittstellen – ideal für Neuinstallationen und Bestandsanlagen.
Da Energieverteilungen im Gebäude oft deutlich länger genutzt werden als Wärmeerzeugungs‑ oder PV‑Anlagen, ist eine langlebige, flexible Schnittstellentechnik entscheidend.

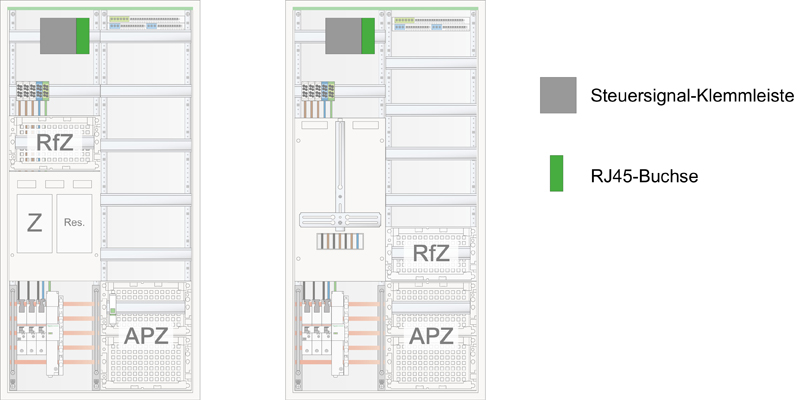

📍 Positionierung der Schnittstellen
Alle Schnittstellen werden im anlagenseitigen Anschlussraum (AAR) montiert.
Von dort aus erfolgen die Verbindungen zu:
- steuerbaren Verbrauchseinrichtungen
- Erzeugungsanlagen
- der Steuerbox des Netzbetreibers
Falls zusätzliche Komponenten benötigt werden, z. B.:
- Switch (für digitale Signale)
- Relais (für analoge Ausgänge)
werden diese im Verteilerfeld installiert.
Die Verbindung zur Steuerbox wird stets vom Verteilnetzbetreiber durchgeführt.

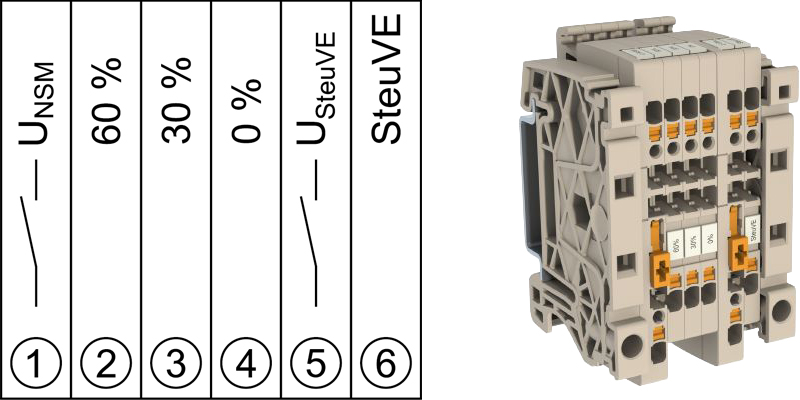

🔧 Steuersignal‑Klemmleiste ABNPE170X60
Die Klemmleiste enthält alle notwendigen Klemmen zum Anschluss analoger Steuersignale:
📘 Funktionsübersicht
| Funktion | Beschreibung |
|---|---|
| Klemmen 1 & 5 | Spannungsversorgung aus dem gemessenen Bereich, passend zum Endgerät. Längstrennbar für Arbeiten ohne Fremdspannung. |
| Klemmen 2 – 4 | Steuerung der Erzeugungsanlage (z. B. Wechselrichter Regelung). |
| Klemme 6 | Ansteuerung nach EnWG §14a (z. B. Wärmepumpen, Wallboxen). Bei mehreren Geräten müssen zusätzliche Relais im Verteilerfeld montiert |
📐 Technische Merkmale
- Leitungsquerschnitte: 0,14 mm² – 1,5 mm²
- Max. Spannung: gemäß Netzbetreiber‑Vorgaben
- Kompakte, übersichtliche Reiheneinbau‑Bauform
💻 Digitale Schnittstelle – RJ45 / Keystone
Für moderne Anlagenkommunikation steht eine digitale RJ45‑Schnittstelle bereit.
🔌 Zwei Anschlussvarianten
1️⃣ RJ45‑Buchse (BP120‑Kompatibilität)
Ideal, wenn:
- die Verbindung intern zu einem HEMS erfolgt
- ein Switch im Verteiler‑ oder Multimediafeld installiert wird
- Patchkabel (z. B. ABNPK15100) genutzt werden
2️⃣ Direktanschluss mit Keystone (Lexcom Home)
Praktisch, wenn eine Netzwerk‑Installationsleitung direkt aufgelegt werden soll.

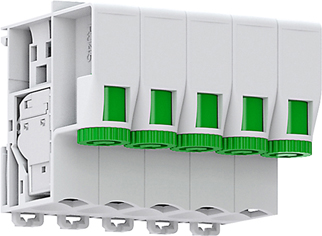

Das Bestückungspaket BPVX004 enthält fünf Keystone‑Module, die einfach auf die Tragschiene einrastbar sind.
⭐ Ihre Vorteile auf einen Blick
✔ Einheitliche & zukunftssichere Anschlusslösung gemäß BDEW
✔ Digitale und analoge Schnittstellen für maximale Flexibilität
✔ Geeignet für Bestandsanlagen und moderne Energie‑Infrastruktur
✔ Saubere & normgerechte Integration in den Zählerschrank
✔ Einfache Erweiterbarkeit (Switches, Relais, HEMS‑Anbindung)
