⚡ ABN Insights 003: Stromwandler im Vorzählerbereich
Effizientes Lastmanagement für moderne Ladeinfrastrukturen
Mit dem wachsenden Bedarf an Ladepunkten in Mehrfamilienhäusern und Tiefgaragen steigt auch die Herausforderung, die vorhandene Netzanschlussleistung optimal zu nutzen. Die Lösung: Lastmanagement mit Stromwandlern im Vorzählerbereich – normgerecht, platzsparend und zukunftssicher.
🔍 Warum Lastmanagement?
Ein überdimensionierter Netzanschluss ist teuer – ein überlasteter gefährlich. Durch intelligentes Lastmanagement kann die Ladeinfrastruktur ohne Netzanschlusserweiterung realisiert werden. Die Stromwandler im Vorzählerbereich ermöglichen eine präzise Erfassung der Lastflüsse und damit eine bedarfsgerechte Steuerung.
📏 Was ist erlaubt?
Die Installation im ungezählten Bereich unterliegt strengen Vorgaben:
- Keine Energieentnahme im ungezählten Bereich
- Max. 1 VA Nennsekundärleistung pro Stromwandler
- Spannungsabgriff nur im gezählten Bereich
- Grundlage: VDE-FNN Hinweis „Messwerte im Vorzählerbereich“ (zukünftig Teil der VDE-AR-N 4100)
🧱 Aufbauvarianten im Überblick
- Montage im Sammelschienen-Anschlussgehäuse mit Messgerät im Verteilerfeld
- Montage im Sammelschienen-Verteilerfeld mit Messgerät und Lastmanagement
- Plombierbares Außengehäuse für externe Wandlerinstallation
- Integration im GAG12-Gehäuse mit direkter Durchleitung der Einspeisung
Alle Varianten sind kompatibel mit dem EcoStruxure™ EV Charging Expert System.

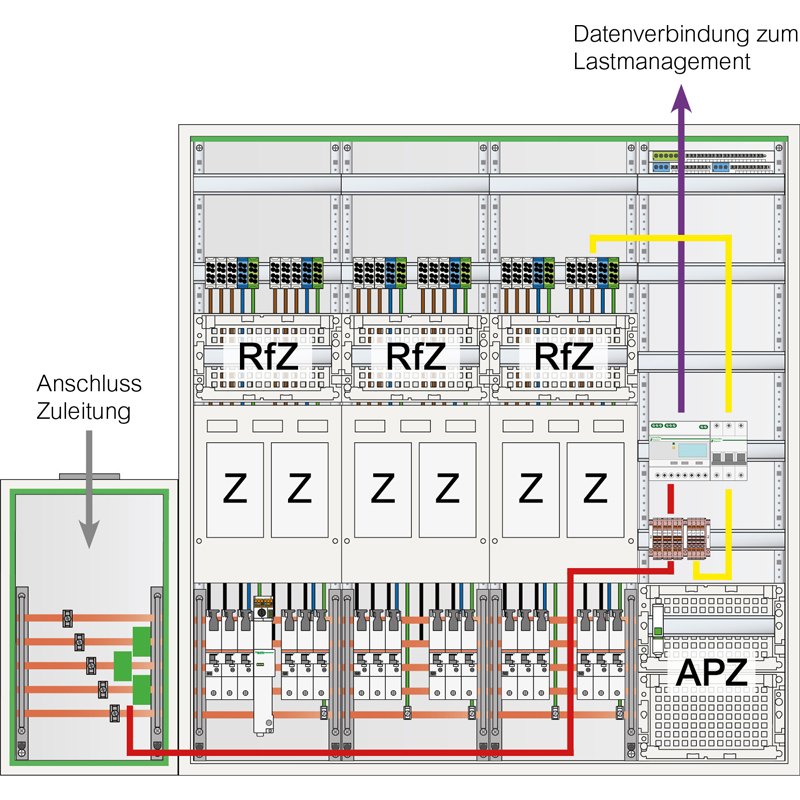

Aufbauvariante 1: Montage im Sammelschienen-Anschlussgehäuse mit Messgerät im Verteilerfeld

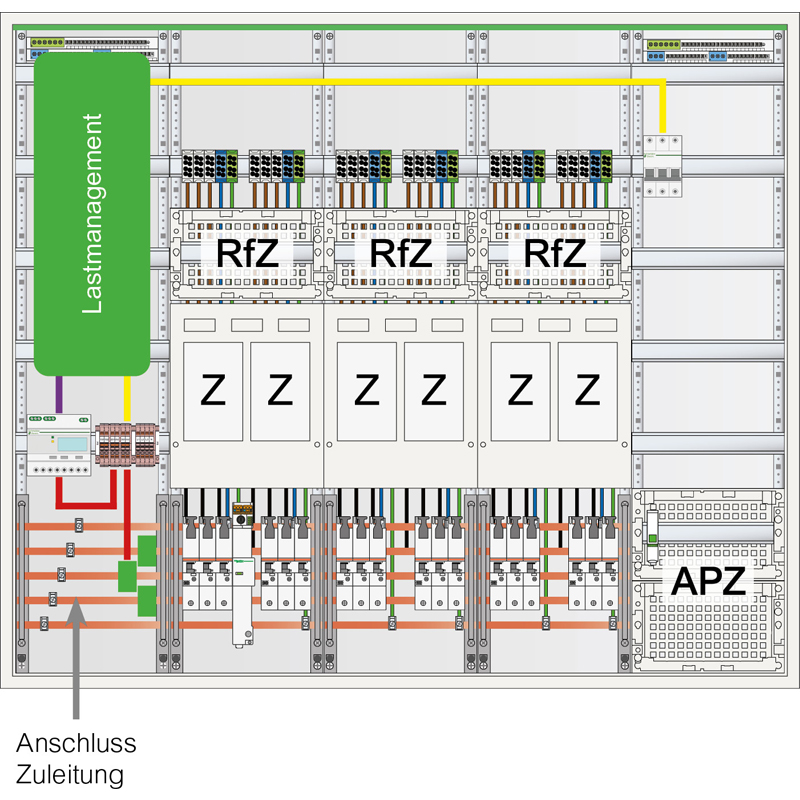

Aufbauvariante 2: Montage im Sammelschienen-Verteilerfeld mit Messgerät und Lastmanagement
Aufbauvariante 3: Plombierbares Außengehäuse für externe Wandlerinstallation

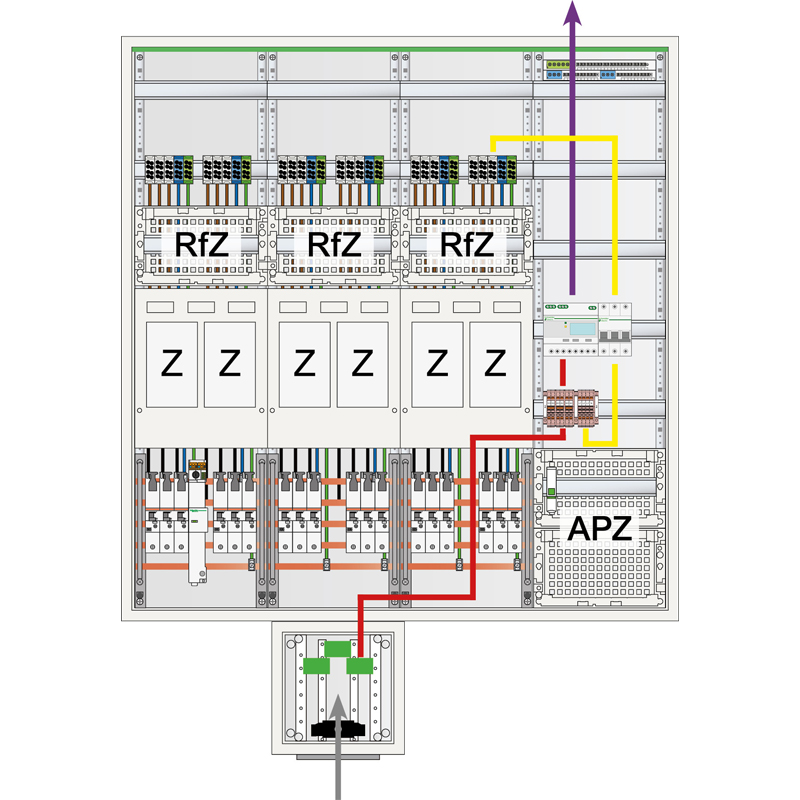

Aufbauvariante 4: Integration im GAG12-Gehäuse mit direkter Durchleitung der Einspeisung
🛠️ Passende Komponenten
Wandlerpakete:
Montage auf Sammelschiene

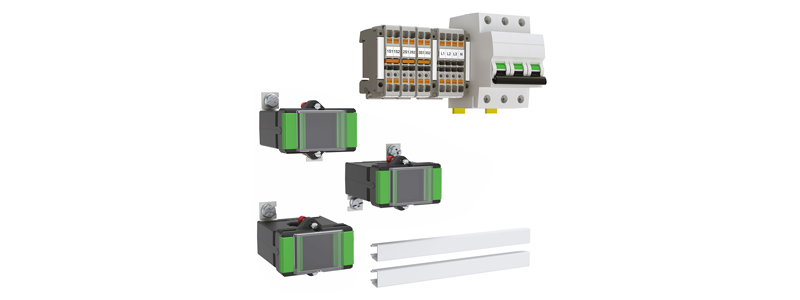

ABNPK22250
Bestückungspaket Wandler im Vorzählerbereich, 3x Wandler, 1x LS 3-polig, 10 A, Wandlerklemme
Montage auf Montageplatte im Anschlussgehäuse GAG12

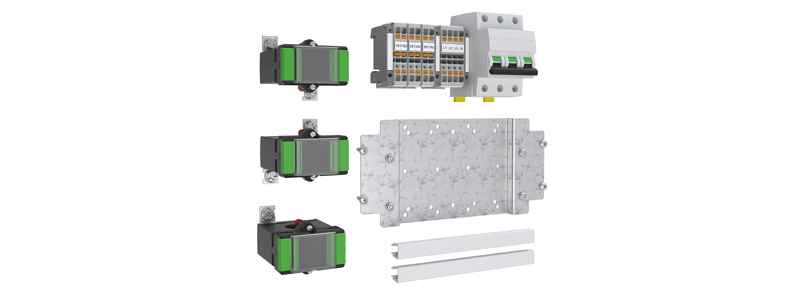

ABNPK22251
Bestückungspaket Wandler im Vorzählerbereich, GAG12, 3x Wandler,
1x LS 3-polig, 10 A, Wandlerklemme
Messgeräte (Auswahl):
Achtung!
Schneider Electric Artikelnummer

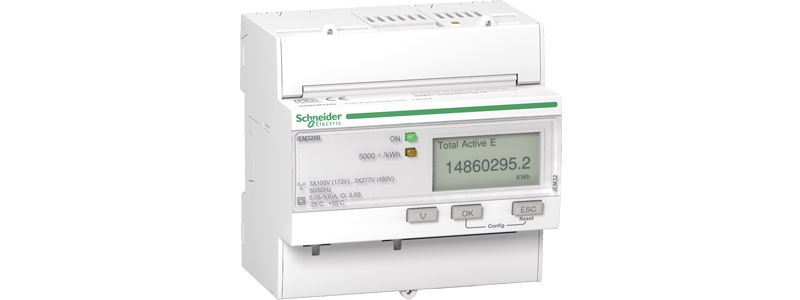

A9MEM3200
iEM3200 Energiezähler, 3-phasig,mit Teilzähler
A9MEM3210
iEM3210 Energiezähler, 3-phasig,mit Teilzähler
A9MEM3215
iEM3215 Energiezähler, 3-phasig,mit Teilzähler, 4 Tarife
A9MEM3235
iEM3235 Energiezähler, 3-phasig, erweiterte Messfunktion, 1E/1A
A9MEM3250
iEM3250 Energiezähler, 3-phasig, erweiterte Messfunktion
A9MEM3255
iEM3255 Energiezähler, 3-phasig, erweiterte Messfunktion, 1E/1A
A9MEM3265
iEM3265 Energiezähler, 3-phasig, erweiterte Messfunktion, 1E/1A
A9MEM3275
iEM3275 Energiezähler, 3-phasig, erweiterte Messfunktion, 1E
🚗 EcoStruxure™ EV Charging Expert
Das smarte Last- und Lademanagementsystem
Ideal für Flotten, Wohnanlagen und Unternehmensparkplätze:
📞 Kontakt & Beratung
Sie planen eine Ladeinfrastruktur oder möchten bestehende Anlagen optimieren?
👉 ABN / Schneider Electric unterstützt Sie mit normkonformen Lösungen und technischer Expertise.
