Modulbausätze für Geräte auf Sammelschiene

Wir unterscheiden aktuell 11 Module für Geräte auf Sammelschiene, je nach Anwendungsfall in flacher und/oder tiefer Bauform.

40 mm Sammelschiene mit

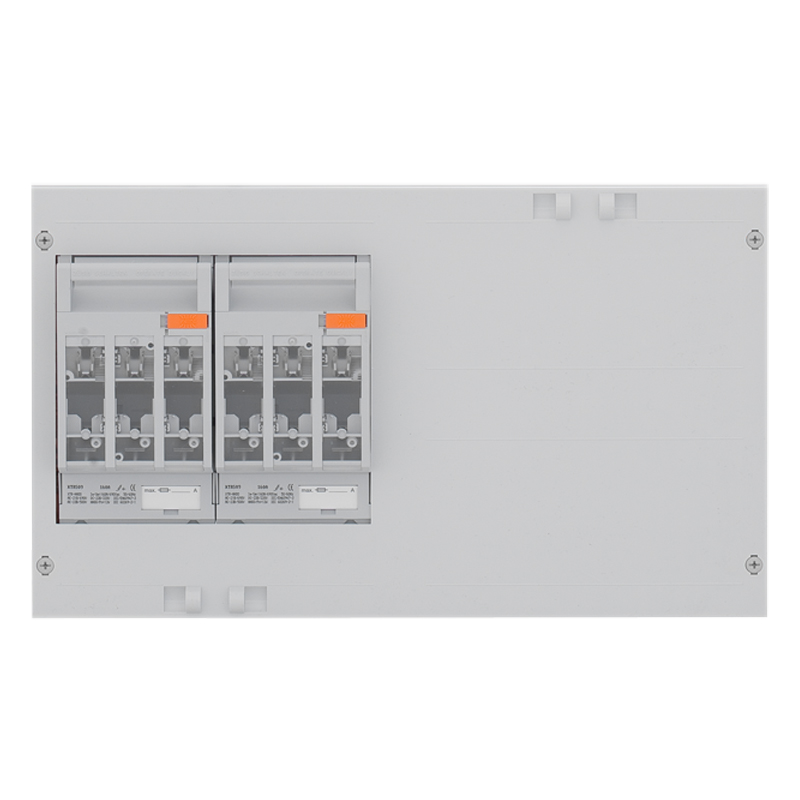

NH-Sicherungslasttrennschalter (..509, ..512, ..519)

  • Modul-Bausatz in tiefer Bauform vorbereitet für die Bestückung
    von 40 mm Sammelschienenbausätzen und
    ABN NH-Sicherungslasttrennschalter NH1 und NH00.
  • Mit gefräster Abdeckung für Einzelbestückung und perforierter Abdeckung für Mehrfachbestückung.

60 mm Sammelschienen (EBM 32/63* mm) für NH00, NH000, D02 (horizontale Anordnung) (..674)

  • Modul-Bausatz in flacher oder tiefer Bauform vorbereitet für die Bestückung von 60 mm Sammelschienenbausätzen (horizontale Anordnung) für das Einbaumaß (EBM) 32/63* mm und ABN NH-Sicherungslasttrennschalter (NH00, NH000) sowie D02 Reitersicherungselementen.
  • Mit perforierter Abdeckung für Mehrfachbestückung.

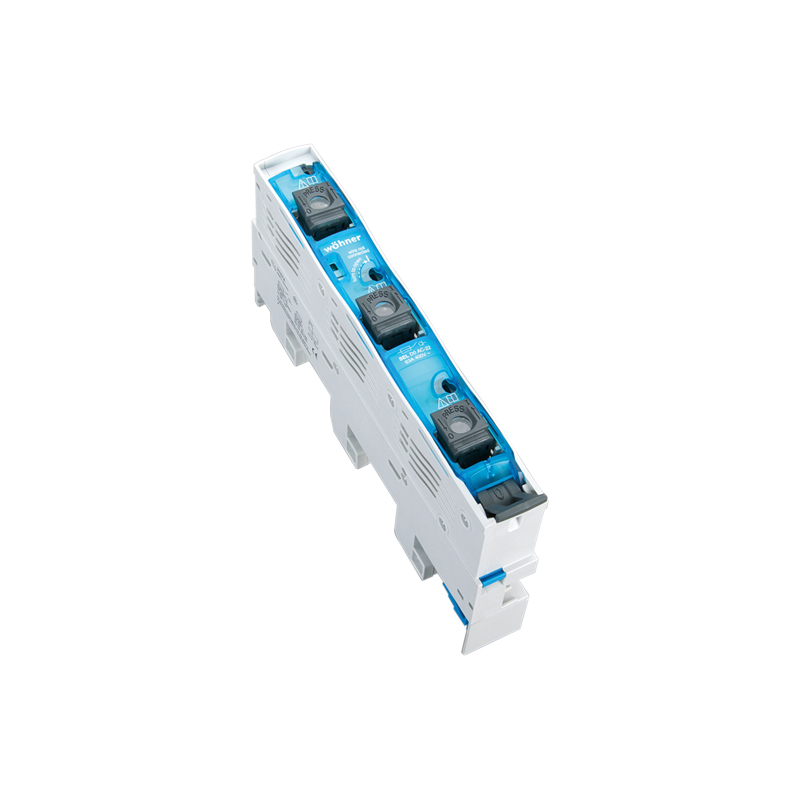

60 mm Sammelschienen (EBM 32 mm) für D02 (vertikale Anordnung) (..695)

  • Modul-Bausatz in flacher oder tiefer Bauform vorbereitet für die Bestückung 60 mm Sammelschienenbausätzen (vertikale Anordnung) für das Einbaumaß von 32/63* mm und D02 Reitersicherungselementen.
  • Mit perforierter Abdeckung für Mehrfachbestückung.


*Das Einbaumaß 63 mm ist nur in tiefen Modulen möglich bei Verwendung des Sammelschienenträgers FST603N.

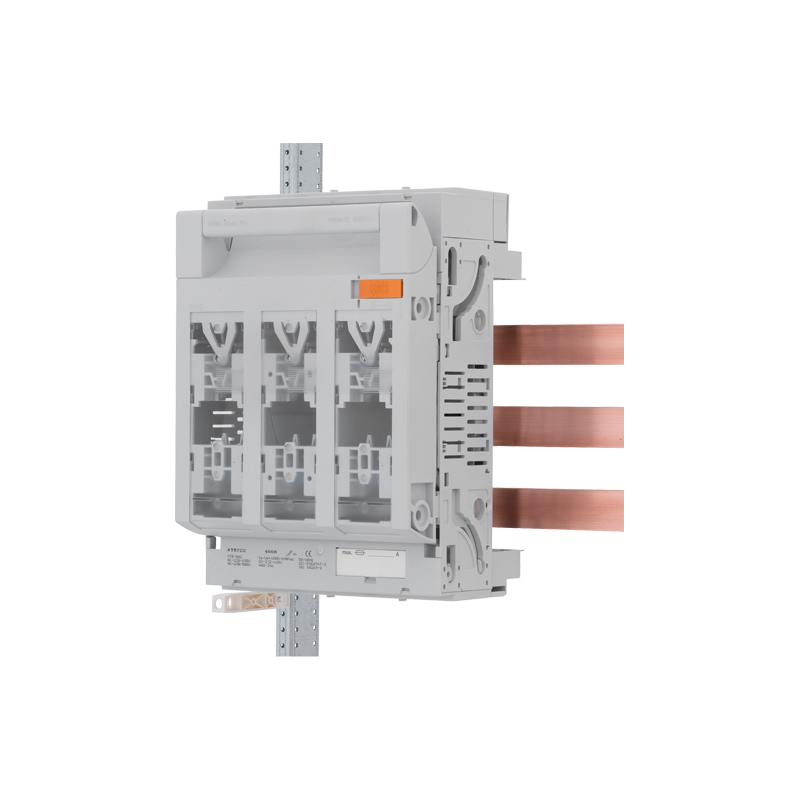

60 mm Sammelschienen (EBM 70 mm) für NH1-3, NH00, NH000 (..703, ..709, ..722)

  • Modulbausatz in tiefer Bauform vorbereitet für die Bestückung von 60 mm Sammelschienen-Bausätzen für das Einbaumaß (EBM) von 70 mm und ABN NH-Sicherungslasttrennschalter NH1-3, NH00, NH000 und NH00-Leisten.
  • Mit gefräster Abdeckung für Einzelbestückung und perforierter Abdeckung für Mehrfachbestückung.

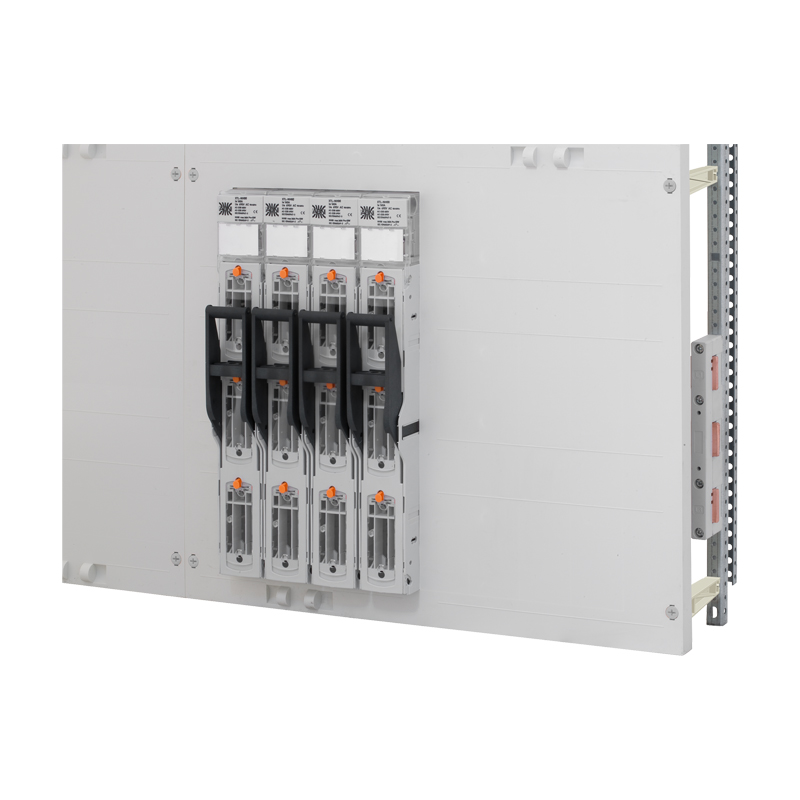

185 mm Sammelschienen für Sicherungslastschaltleisten (..903)

  • Modul-Bausatz in flacher oder tiefer Bauform vorbereitet für die Bestückung von 185 mm Sammelschienenbausätzen für das Einbaumaß (EBM) 150 mm und ABN NH-Sicherungslastschaltleisten NH1-3, NH00.
  • Mit perforierter Abdeckung für Mehrfachbestückung.

185 mm Sammelschienen für Lasttrennschalter/Leistungsschalter (..950, ..951)

  • Modul-Bausatz in flacher oder tiefer Bauform vorbereitet für die Bestückung von 185 mm Sammelschienenbausätzen und Lasttrennschalter/Leistungsschalter 400-630, 3/4-polig.
  • Mit Montagetraverse und gefräster Abdeckung für Einzelbestückung

Sammelschienen-Bausätze: 40 mm Schienenabstand

  • Sammelschienen-Bausatz in tiefer Bauform zum Einbau in Modulbausätze und Montage auf das Traggerüst (NT/ST).
  • Vorbereitet für die Bestückung von ABN NH-Sicherungslasttrennschalter NH1-3, NH00 und Sammelschienenklemmen.
  • Inkl. Sammelschienenträger GST40N mit und ohne vorkonfektionierten Kupferschienen.
  • Inkl. gewinkelter Abdeckungshalter FAH5N2.

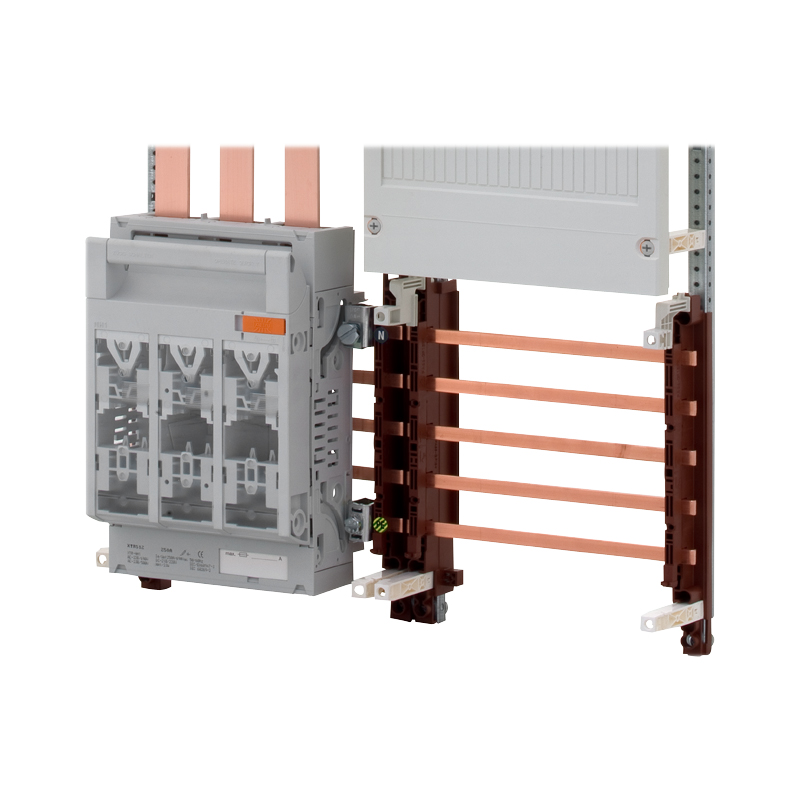

Sammelschienen-Bausätze: 60 mm Schienenabstand, Einbaumaß 32/70 mm und N/PE

  • Sammelschienen-Bausatz in flacher (MF.. und MX..) oder tiefer (MT..) Bauform zum Einbau in Modulbausätze und Montage auf das Traggerüst (NT/ST).
  • Vorbereitet für die Bestückung von ABN NH-Sicherungslasttrennschalter NH1-3, NH00, NH000 sowie D02 Reitersicherungselemente und NH00-Sicherungslastschaltleisten und Sammelschienenklemmen.
  • Inkl. Sammelschienenträger und Sammelschienen-Konsolen mit oder ohne vorkonfektionierten Kupferschienen.

Sammelschienen-Bausätze: 185 mm Schienenabstand für NH-Sicherungslastschaltleisten

  • Sammelschienen-Bausatz in flacher oder tiefer Bauform zum Einbau in Modulbausätze und Montage auf das Traggerüst (ST).
  • Vorbereitet für die Bestückung von ABN NH-Sicherungslastschaltleisten NH1-3, NH00 und Sammelschienenklemmen.
  • Inkl. Sammelschienenträger und Sammelschienen-Konsolen mit oder ohne vorkonfektionierte Kupferschienen

Zubehör für Modulbausätze für 40 mm Sammelschiene mit NH-Sicherungslasttrennschalter (Auszug)

Modulbausätze vorbereitet für den Einbau von 40 mm Sammelschienen-Bausätzen und Bestückungsmöglichkeit NH-Sicherungslasttrennschalter Gr.1 und Gr.00. Mit passenden perforierten Abdeckungen.

Die Sammelschienenmodule mit Sammelschienenträger GST40N (ein Paar rechts und links):

  • Bauartgeprüfter Sammelschienenträger bis 25 kA (IPK)
  • Geeignet für vorkonfektionierte Kupferschienen 12 x 5 mm (GCU101N…) (250 A einfach oder 355 A doppelt)
  • Montage direkt auf dem Traggerüst
  • Vorbereitet zur Aufnahme von Gerätetragschienen (PC80N) und steckbaren gewinkelten Abdeckungshaltern (FAH5N2)

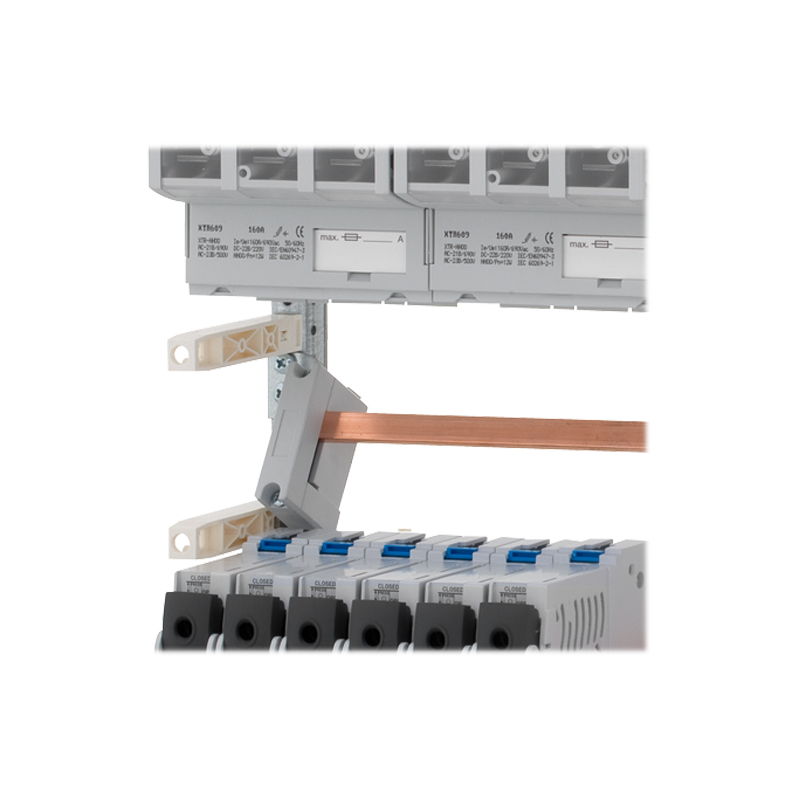

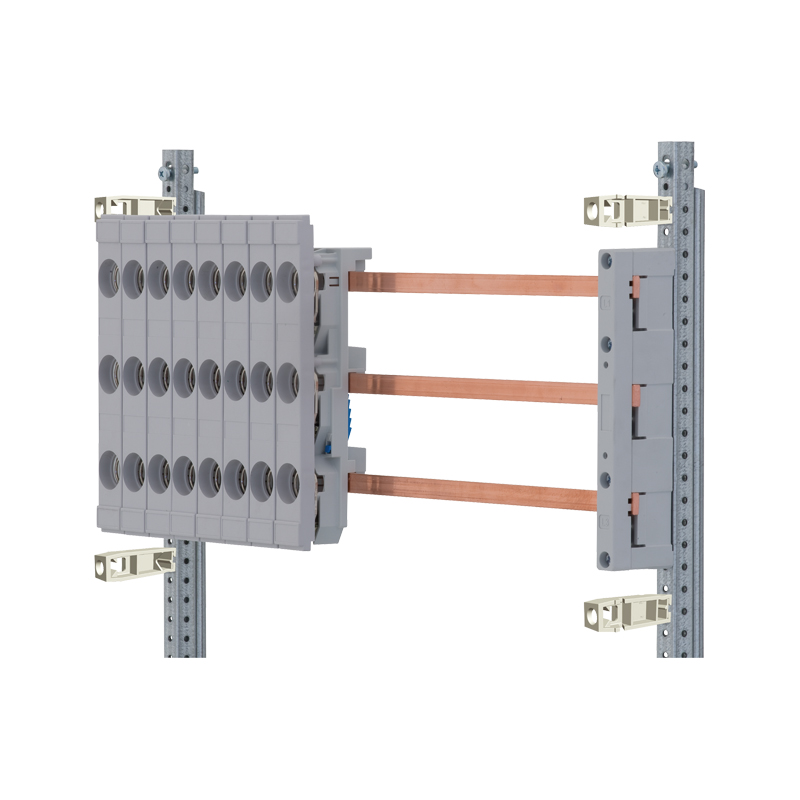

Zubehör für Modulbausätze für 60 mm Sammelschiene (EBM 32 mm) mit NH-Sicherungslasttrennschalter und D02-Reitersicherungen (Auszug)

Modulbausätze vorbereitet für den Einbau von 60 mm Sammelschienen-Bausätzen mit Einbaumaß (EBM) von 32 mm. Bestückungsmöglichkeit für NH-Sicherungslasttrennschalter Gr.00, Gr.000 und D02-Geräten mit passenden perforierten Abdeckungen.

Die passenden 60 mm Sammelschienenmodule für EBM 32 mm:

  • Mit bauartgeprüftem Sammelschienenträger FST603N
  • Einfach die vorperforierten Stege gemäß der benötigten Kupfergröße ausbrechen!
  • Als Niveau-Träger geeignet für folgende Kupferschienen: 12 x 5, 20 x 5, 30 x 5, 12 x 10, 20 x 10, 30 x 10 mm
  • Vertikale Ausführung mit multifunktionaler 1-FB Quertraverse für flache und tiefe Module **
  • Mit Aufbau-Konsole 32,5 mm hoch, um das EBM 32 mm in tiefen Modulen zu erreichen *

Zubehör für Modulbausätze für 60 mm Sammelschienen (EBM 70 mm) mit NH-Sicherungslasttrennschaltern/-leisten und D02-Reitersicherungen

Modulbausätze vorbereitet für den Einbau von 60 mm Sammelschienen-Bausätzen mit Einbaumaß (EBM) von 70 mm. Bestückungsmöglichkeit für NH-Sicherungslasttrennschalter Gr.1 – 3, Gr. 00/000, D02-Geräten sowie NH00-Lastschaltleisten mit passenden perforierten Abdeckungen.

Die passenden 60 mm Sammelschienenmodule für EBM 70 mm:

  • Mit bauartgeprüftem Sammelschienenträger FST703N
  • Einfach die vorperforierten Stege gemäß der benötigten Kupfergröße ausbrechen!
  • Als Niveau-Träger geeignet für folgende Kupferschienen: 12 x 5, 20 x 5, 30 x 5, 12 x 10, 20 x 10, 30 x 10 mm

Zubehör für Modulbausätze für185 mm Sammelschienen mit NH-Sicherungslastschaltleisten ab 340 mm tiefen Gehäusen

Modulbausätze vorbereitet für den Einbau von 185 mm Sammelschienen-Bausätzen mit Einbaumaß (EBM) von 150 mm. Bestückungsmöglichkeit für NH-Sicherungslastschaltleisten Gr.1-3, Gr.00 mit passenden perforierten Abdeckungen.

Die passenden 185 mm Sammelschienenmodule mit bauartgeprüften Sammelschienenträgern FST903N und FST901N als Niveau-Träger mit einem je nach Kupfergröße verstellbaren Gegenhalter für Kupferschienen 30 x 10, 40 x 10, 50 x 10, 60 x 10 mm.

  • Montage auf Trägerkonsole FSK903FN* (flache Module) und FSK903TN* (tiefe Module).
  • Trägerkonsole mit Käfigmuttern und Doppelbefestigungsmöglichkeit der Sammelschienenträger.

Zubehör für N und PE Sammelschienen-Bausätze (Auszug)

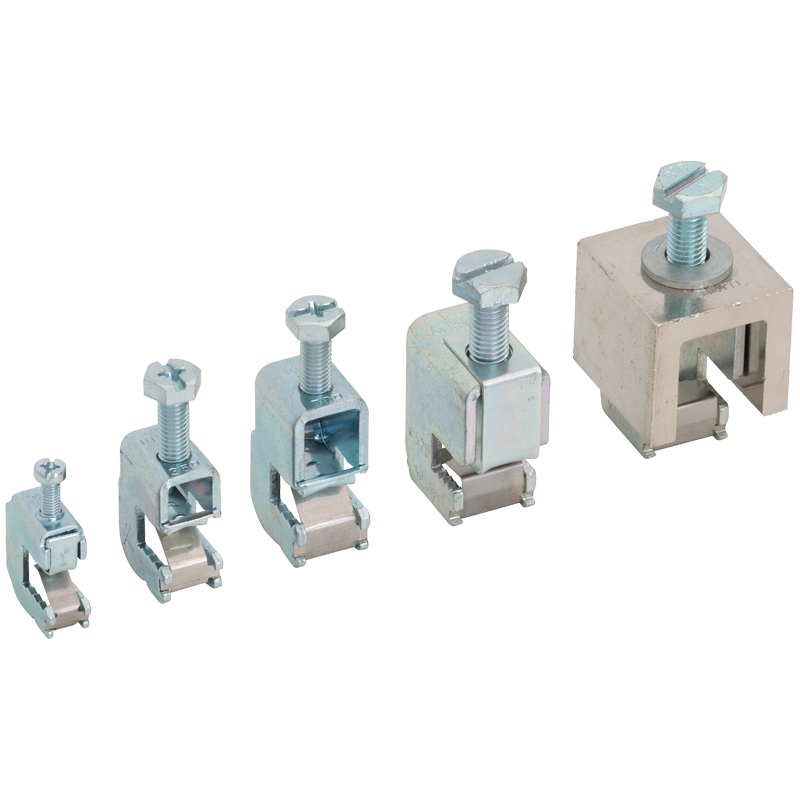

N und PE Sammelschienen-Bausätze passen zu allen Sammelschienen-Anwendungen oder als Stützpunkt-Sammelschiene. Bestückbar mit vielen Sammelschienenklemmen.

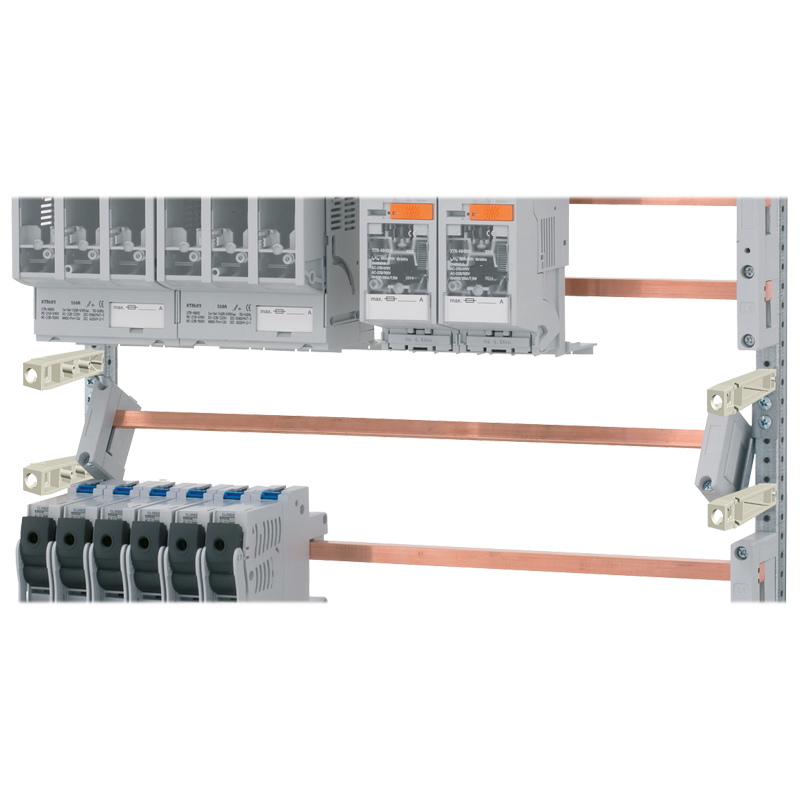

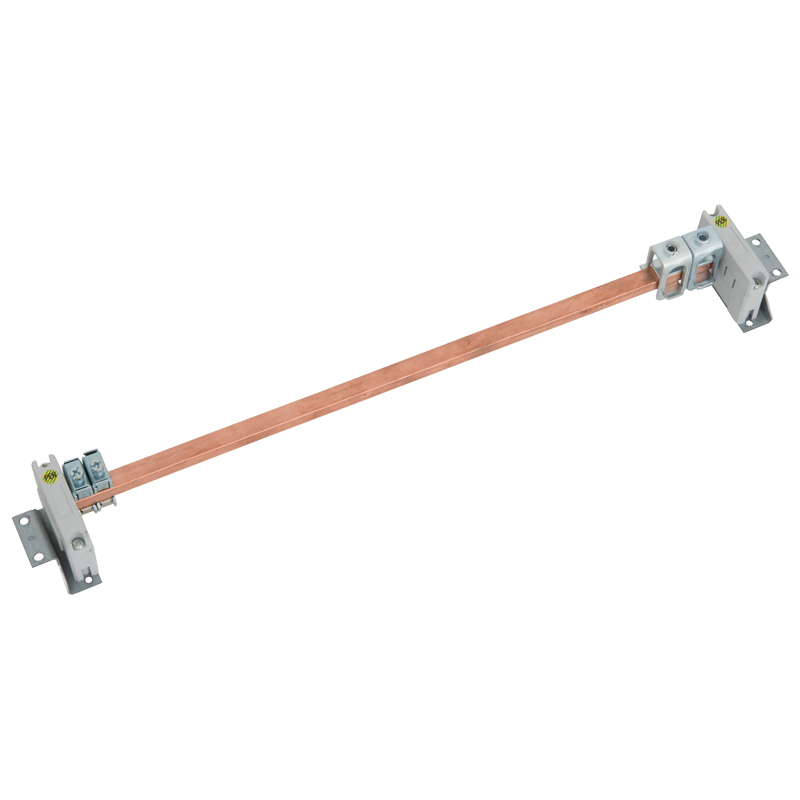

  • Bauartgeprüfter Sammelschienenträger FST601N
  • Einfach die vorperforierten Stege gemäß der benötigten Kupfergröße ausbrechen!
  • Als Niveau-Träger geeignet für Kupferschienen 12 x 5, 20 x 5, 30 x 5,12 x 10, 20 x 10, 30 x 10 mm

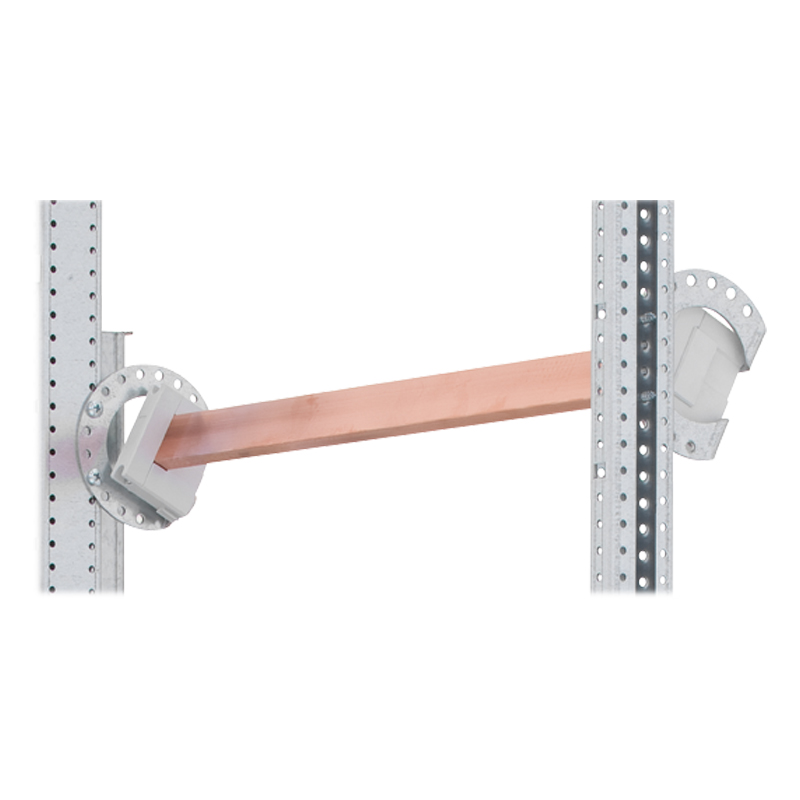

  • Montage wahlweise auf dem Traggerüst, Tiefbaubügel oder auf drehbaren Sammelschienen-Konsolen bzw. festem 30° Winkel

Kupferschienen für 60 mm Sammelschienen-Bausätze, EBM 32/70 mm und N/PE

Vorkonfektionierte Kupferschienen in den Größen
12 x 5, 20 x 5, 30 x 5, 12 x 10, 20 x 10, 30 x 10 mm in folgenden Varianten:

Horizontale Ausführung:

  • Feldbreite
  • Einseitig verlängert (ab 20/30 mm Kupfer gelocht)
  • Beidseitig verlängert (ab 20/30 mm Kupfer gelocht)
  • Verkürzte Feldbreite

Vertikale Ausführung in Feldhöhe

Kupferschienen für 185 mm Sammelschienen-Bausätze

Vorkonfektionierte Kupferschienen in den Größen
30 x 10, 40 x 10, 50 x 10, 60 x 10 mm in folgenden Varianten:

Horizontale Ausführung:

  • Feldbreite
  • Einseitig verlängert (ab 20/30 mm Kupfer gelocht)
  • Beidseitig verlängert (ab 20/30 mm Kupfer gelocht)
