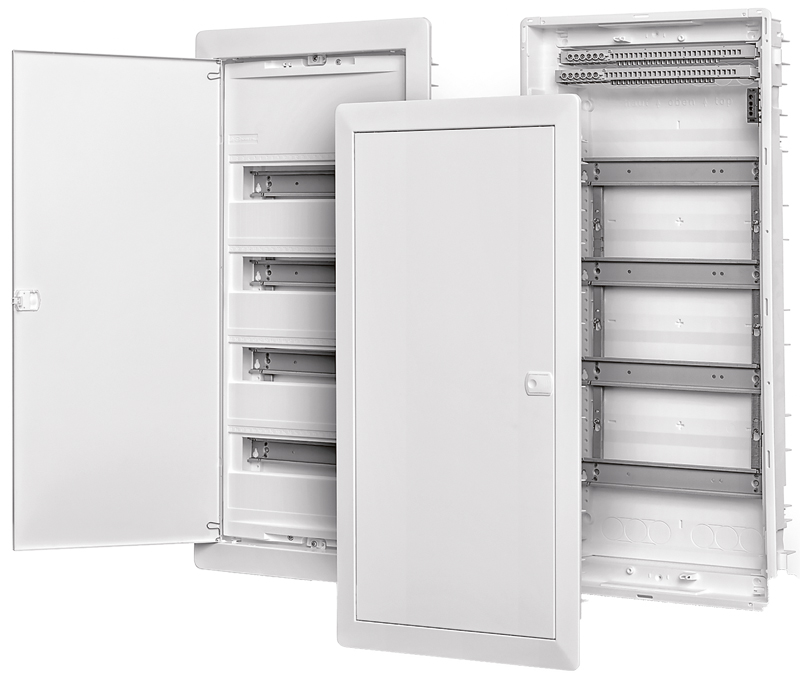

AMIGO - Der Kleinverteiler für effiziente Installationspraxis
AMIGO ist das Kleinverteiler-System von ABN, entwickelt für schnelle Montage, hohe Flexibilität und maximale Praxistauglichkeit. Das System deckt Unterputz-, Hohlwand- und Aufputz-Anwendungen ab und ist als kompletter Kleinverteiler, Multimedia-Verteiler oder vorverdrahtete Lösung erhältlich. Seit über 30 Jahren unterstützt AMIGO Elektroinstallateure mit intelligenten Montagevorteilen und durchdachten Details.
Warum AMIGO Kleinverteiler die Installation vereinfachen
AMIGO vereint Installationskomfort, Modularität und Zeitersparnis in einem System. Das System ist angepasst an unterschiedliche Anforderungen im Wohnungsbau, Einfamilienhaus, Mehrfamilienhaus oder Objektbau.
Vorteile des AMIGO Kleinverteilers
- Vorverdrahtete Varianten reduzieren die Installationszeit auf der Baustelle
- Türanschlag links oder rechts frei wählbar
- Türöffnungswinkel bis 180° für beengte Einbausituationen
- Großzügige Verdrahtungsräume hinter den Hutschienen
- Erweiterbare Gerätereihen von 12 auf 14 Teilungseinheiten
- Multimedia-Ausführungen für Netzwerk- und Kommunikationstechnik
- Normgerechte Ausführung nach DIN VDE 0603-1 und DIN 43871
AMIGO Kleinverteiler für jede Einbausituation

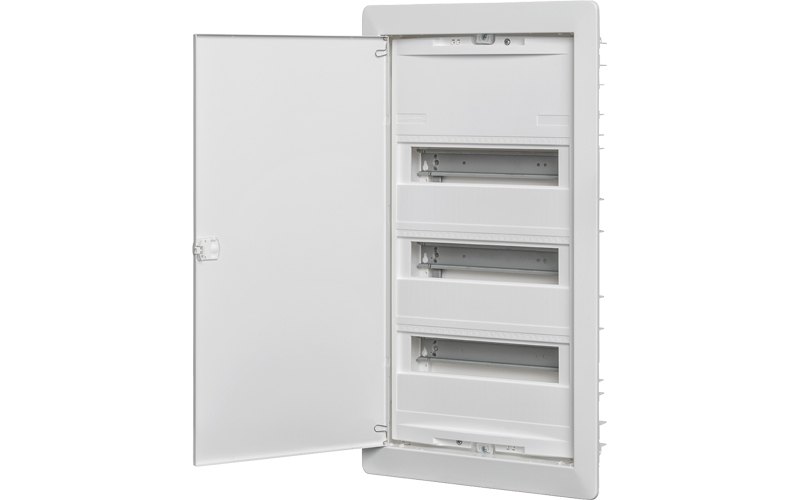

Unterputz- und Hohlwand-Kleinverteiler
AMIGO Unterputz- und Hohlwand-Kleinverteiler sind Installationsverteiler für Geräte bis 63 A mit Schutzart IP30. Die Verteiler kombinieren eine einfache Montage mit hoher Anpassungsfähigkeit und bieten umfangreiche Verdrahtungsreserven.
Vorteile der Unterputz-/Hohlwand-Ausführung
- Integrierter wasserabweisender Putzschutz
- Einfache Montage in Metallständerwänden
- Befestigung über Nagellaschen oder Hohlwandbefestigung
- Ausrichtbarer Mauerkasten
- Leitungseinführungsschieber für verschiedene Kabel- und Rohrdurchmesser
- Plombierbare Berührungsschutzabdeckung
- Erweiterbare Hutschienen von 12 auf 14 TE
Technische Eckdaten UP/HW
| Merkmal | Wert |
|---|---|
| Schutzart | IP30 |
| Nennstrom | bis 63 A |
| Farbe | RAL 9016 Verkehrsweiß |
| Normen | DIN VDE 0603-1, DIN 43871 |
| Einbautiefe | Geräte bis 70 mm |
Lagerfreundlicher Karton mit integriertem wasserabweisendem Putzschutz
Leitungseinführungsschieber für verschiedene Kabel- und Rohrdurchmesser
Einfache Montage in Metallständerwänden mit und ohne Beplankung möglich
Funktionale plombierbare
Berührschutzabdeckung
Einfache Befestigung des Mauerkastens mittels
4 Nagellaschen
(abbrechen)
Erweiterbare Hutschiene von 12 TE auf 14 TE
Komplette Lieferform
Die komplette Ausführung enthält:
- Mauerkasten mit Gerätetragschiene
- PE/N-Steckklemmen
- FI-N-Erweiterungsklemme
- Geräteabdeckung
- Blendrahmen mit Volltür
- Stromkreisbeschriftung
- Putzschutzplatte

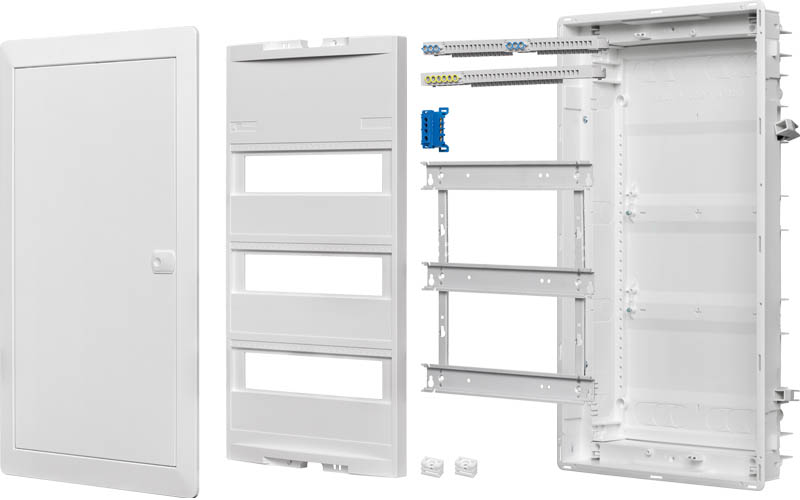

Modulare Lieferform
Die modulare Variante trennt Mauerkasten und Einbauset. Dadurch kann die Installation flexibel an Baufortschritt und Projektanforderungen angepasst werden. Zum Lieferumfang gehören Mauerkasten, Traggerüst, Geräteabdeckung, Blendrahmen, Klemmen und Beschriftungsmaterial.

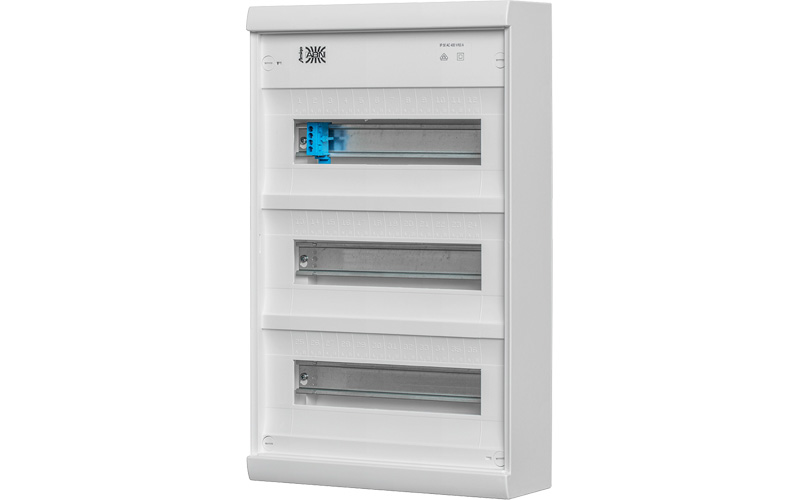

Aufputz-Kleinverteiler
AMIGO Aufputz-Kleinverteiler bieten maximale Flexibilität bei der Nachrüstung und im Zweckbau. Die stabile Bodenplatte dient gleichzeitig als Rückwand und Geräteträger.
Technische Eckdaten AP
| Merkmal | Wert |
|---|---|
| Schutzart | IP30 |
| Nennstrom | bis 63 A |
| Farbe | RAL 9016 Verkehrsweiß |
| Normen | DIN VDE 0603-1, DIN 43871 |
| Einbautiefe | Geräte bis 68 mm, optional bis 88 mm |
Vorteile der Aufputz-Ausführung
- Türöffnungswinkel über 180°
- Verdrahtungsraum von 20 mm
- Vorprägungen für Leitungseinführungen und Kabelkanäle
- Erweiterung von 12 auf 14 TE möglich
- Kombinierbare Gehäuse durch umlaufenden Distanzkragen
- Zusätzliche FI-N-Klemme ab 2-reihiger Ausführung
Türöffnungswinkel von 180°
Ausbrechbare Vorprägungen zur Erweiterung von 12 auf 14
Zur Durchführung der Leitungen steht ein Verdrahtungsraum von 20 mm zur Verfügung.
Umlaufender Distanzkragen zum bündigen aneinander
Montieren
Vorprägungen für Leitungseinführungen und Kabelkanäle
Zusätzliche FI-N-Klemme ab 2-reihiger Ausführung

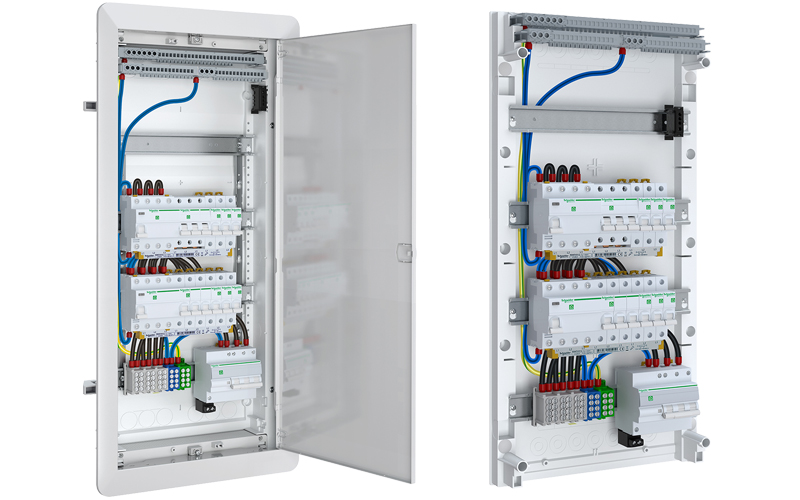

Vorverdrahtete Kleinverteiler sparen Installationszeit
Der vorverdrahtete AMIGO Kleinverteiler ist eine anschlussfertige Unterverteilung mit bereits eingebauten Schutz- und Schaltgeräten. Dadurch reduziert sich der Installationsaufwand erheblich.
Serienmäßige Bestückung
- 2 × FI-Schalter 40 A (3P+N)
- 9 × Leitungsschutzschalter 16 A, 1-polig
- 1 × Leitungsschutzschalter 20 A, 3-polig
- 1 × Überspannungsableiter Typ 2, variantenabhängig
- 1 × Hauptleitungsabzweigklemme
Verfügbare Ausführungen
| Artikel-Nr. | VPE | Ausführung |
|---|---|---|
| ABNAA104F01 | 1 | Kleinverteiler für Aufputzmontage bestehend aus: Gehäuse, 4-reihig, 48 TE, mit PE/N-Steckklemmen, mit FI-N-Erweiterungsklemme, vorverdrahtet und bestückt mit: 2x FI 40 A (3P+N), 9x LS-Schalter, 1-polig, 16 A, 1x LS-Schalter, 3-polig, 20 A, 1x Überspannungsableiter Typ 2, 1x Hauptleitungsabzweigklemme |
| ABNAH104F01 | 1 | Kleinverteiler für Unterputz-/Hohlwandmontage bestehend aus: Mauerkasten mit Stahlblech Gerätetragschiene, 4-reihig, 48 TE , Blendrahmen mit Volltür aus Stahlblech, mit PE/N-Steckklemmen, mit FI-N-Erweiterungsklemme, vorverdrahtet und bestückt mit: 2x FI 40 A (3P+N), 9x LS-Schalter, 1-polig, 16 A, 1x LS-Schalter, 3-polig, 20 A, 1x Überspannungsableiter Typ 2, 1x Hauptleitungsabzweigklemme |
| ABNAA104F02 | 1 | Kleinverteiler für Aufputzmontage bestehend aus: Gehäuse, 4-reihig, 48 TE, mit PE/N-Steckklemmen, mit FI-N-Erweiterungsklemme, vorverdrahtet und bestückt mit: 2x FI 40 A (3P+N), 9x LS-Schalter, 1-polig, 16 A, 1x LS-Schalter, 3-polig, 20 A, 1x Hauptleitungsabzweigklemme |
| ABNAH104F02 | 1 | Kleinverteiler für Unterputz-/Hohlwandmontage bestehend aus: Mauerkasten mit Stahlblech Gerätetragschiene, 4-reihig, 48 TE , Blendrahmen mit Volltür aus Stahlblech, mit PE/N-Steckklemmen, mit FI-N-Erweiterungsklemme, vorverdrahtet und bestückt mit: 2x FI 40 A (3P+N), 9x LS-Schalter, 1-polig, 16 A, 1x LS-Schalter, 3-polig, 20 A, 1x Hauptleitungsabzweigklemme |
Multimedia-Kleinverteiler für Smart Home und Netzwerktechnik
AMIGO Multimedia-Kleinverteiler bündeln Elektroverteilung, Netzwerk- und Kommunikationstechnik in einem Gehäuse. Sie eignen sich für Router, Patch Panels, Smart-Home-Komponenten und Telekommunikationsgeräte.

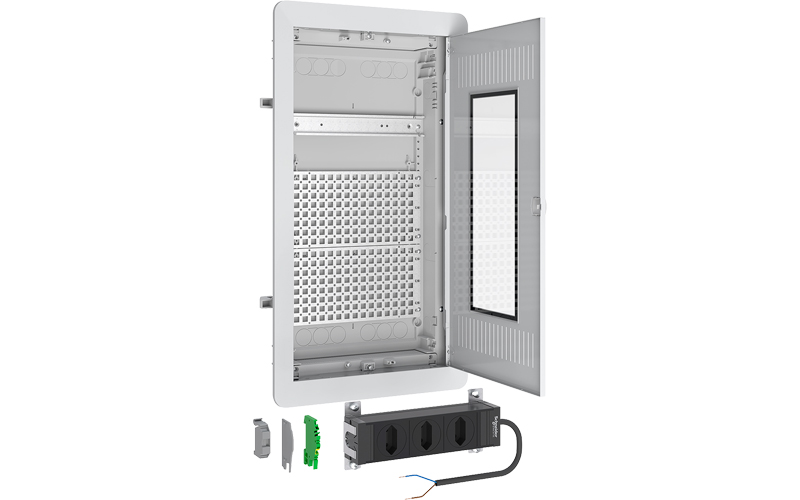

Multimedia UP/HW
Die Unterputz- und Hohlwand-Ausführung verfügt über:
- Mediatür mit Lüftungsschlitzen
- LexCom Home-Montageplatte
- 3-fach Schuko-Steckdose
- Einbautiefe bis 80 mm
- PE-Klemme 2,5 mm²

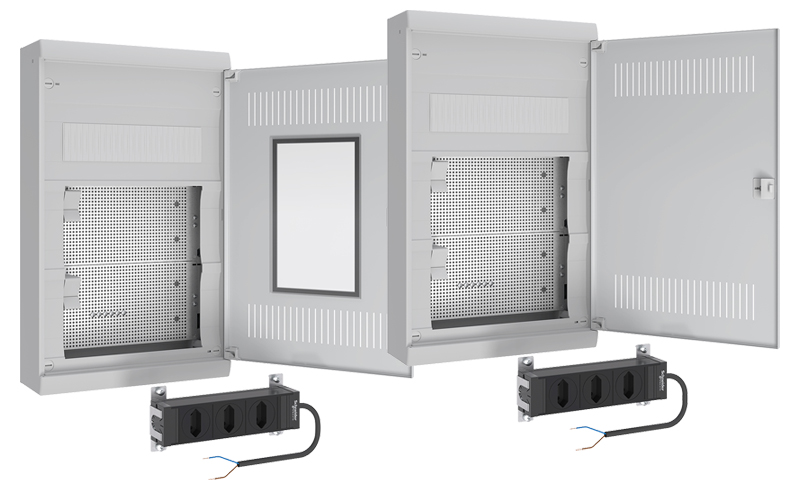

Multimedia AP
Die Aufputz-Ausführung enthält zusätzlich:
- Patch Panel 12-fach
- Kabelabfangschiene
- Kabelhalter
- Wahlweise Lüftungstür oder Mediatür
- Gelochte Montageplatte für Telekommunikationsgeräte
Häufige Fragen zum AMIGO Kleinverteiler
Für welche Anwendungen eignet sich der AMIGO Kleinverteiler?
AMIGO eignet sich für Wohngebäude, Mehrfamilienhäuser, Hotels, Gewerbeobjekte sowie Smart-Home-Anwendungen. Das System deckt Unterputz-, Hohlwand- und Aufputzinstallationen ab.
Wie viele Teilungseinheiten bietet ein AMIGO Kleinverteiler?
Die Gerätereihen sind standardmäßig für 12 TE ausgelegt und können auf 14 TE erweitert werden.
Sind Multimedia-Lösungen verfügbar?
Ja. AMIGO bietet Multimedia-Kleinverteiler für Netzwerk-, Router- und Telekommunikationsanwendungen mit integrierter Mediatür und Montageplatte.
Welche Schutzart besitzen die AMIGO Kleinverteiler?
Die AMIGO Kleinverteiler verfügen über die Schutzart IP30.
Detaillierte Produktinformationen und Produktabbildungen
Jetzt informieren und Maßzeichnungen, Datenblätter und mehr downloaden!
